便攜式數控火焰切割機
產品名稱:YCBX-1530便攜式數控火焰切割機
基本概述

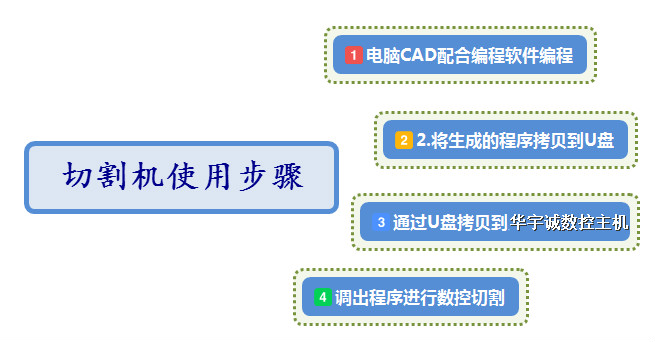

便攜式數控火焰等離子切割機”與大型龍門切割機一樣,可以切割由直線和圓孤構成的任意平面形狀零件,圖形動靜態顯示,直觀易學,可直接在機器上編程,也可在電腦上繪制或利用現成的CAD文件通過隨機附贈的軟件直接轉換為G代碼程序文件,通過U盤傳輸?shù)綑C(jī)器里,實現切割。
標配技術參數
軌長 | 3.5M(可加長) |
有效切割長度 | 3M |
有效切割寬度 | 1.5M |
火焰切割厚度 | 5-150mm |
等離子切割厚度 | 選配 |
zui大運行速度 | 5000mm/min |
割炬數量 | 1組火焰割炬 |
切割方式 | 氧氣,乙炔,丙烷,等離子 |
電機 | 日本信濃步進電機 |
驅動器 | 雷賽 |
數控系統 | 上海方菱 7寸彩屏系統 |
套料軟件 | 澳大利亞fastcam 標準版 |
主要技術優勢:
★ 行走部分均采用高精度齒輪、齒條傳動,電機驅動采用步進驅動技術;
★ 縱向采用直線導軌軸承鋼鋼軌、精度高、運行平穩;
★ 底板采用整體冷拉鋁板,防銹耐磨,結構美觀、整潔、慣性??;
★ 橫梁采用特制鋁合金工業型材,重量輕、不變形;
★ 數控控制系統上海交大,采用中文界面,操作簡單、易用、穩定可靠,U盤導入切割模式,自動編譯軟件轉換,無需編程;
★ 切割形狀:可切割直線和圓弧構成的任何形狀的的平面鋼板零件;
★ 整機精度: 符合JB/T5102-1999標準;
整機氣密性: 符合JB/T5101-1999標準;
★ 切割質量及尺寸精度:火焰:符合JB/T 10045.3-1999標準;
★ 安裝方式:組合安裝,可隨意移動,不占用固定場地;
★ 數控編程:基于CAD的全自動圖形編譯軟件。
售后及服務:
1、提供百度網盤下載數控切割機安裝指導720P高清視頻、DVD視頻、割臺示意圖、火焰等離子切割切割參數參考表等技術資料、CAD視頻教程等(由客戶自行下載)
2、提供遠程電話指導協助,遇到問題隨時解決
3、整機質量保證期1年。
4、質保期內,因賣方所供設備制造質量問題出現設備故障時,賣方在接到買方通知后,2小時內作出應答,協助買方解決問題,免費予以排除故障、修復或更換零部件
5、在質保期內,因買方使用不當原因出現設備故障時,賣方幫助排除故障、修復或更換零部件,需更換零部件時,酌情收取成本費。
6、在質保期滿后,出現設備故障時,賣方同樣在接到買方通知后,2小時內作出應答,及時處理解決,保證提供終身服務,但由買方承擔相應差旅費和配件成本費,實報實銷。
